1-KDT KISA DEVRE TESTİ(ATLAMA ARALIĞI TESTİ) :
Aktif paratonerin içinde bulunan , atlama aralığı DT’yi komtrol etmek için yapılan testtir.Bu testin amacı paratoner yıldırım akımına maruz kaldığında bu atlama aralığının kısa devre olup olmadığıdır.(Bulutlardaki elektrik yükünün 10-20 KV/M olduğunda çalışması için)kısa devre olmuş ise aktif paratoner olarak görevini yerine getirmeyecektir.

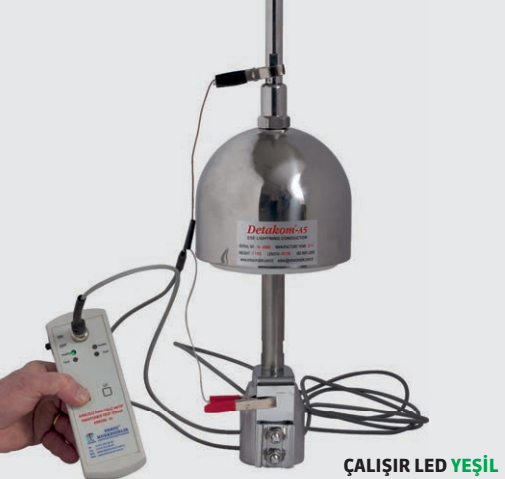

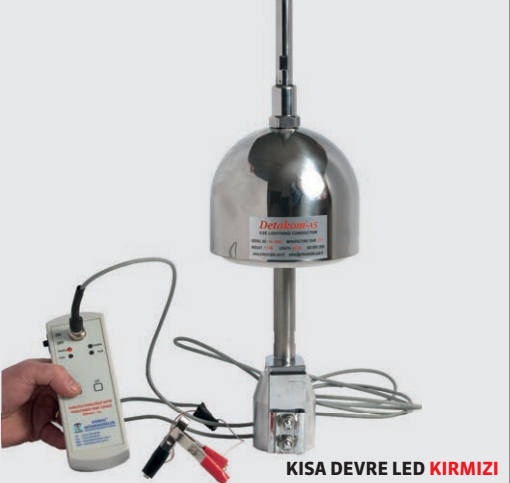

KULLANIMI : 1KDT Test cihazında mevcut kablonun bi ucu test cihazı soketine takılır.Diğer maşalı kablonun bir ucu hızlandırıcı ucuna diğer ucu gövde alt borusuna irtibatlandırılarak KTD BUTONUNA BASILIR.Fault kırmızı led yanarsa atlama aralığı kısa devredir.Healty yeşil led yanarsa normaldir.(Bu test kablolu kablosuz bütün paratonerlerde kullanılır)
2-İJT – İYON JENARATÖRÜ TESTİ :
Kablolu paratonerlerde aktif paratonerin içinde aktif paratoner olarak çalışmasını sağlayan iyon jeneratörü aktivitesini yitirip yitirmediğidir.Bu iyon jeneratörü havayı iyonize ederek aktif paratoner olarak görevini yapmaktadır.)Eğer kısa devre ise havayı iyonize edemez)Aksi halde aktif paratoner olarak görevini yerine getiremez.

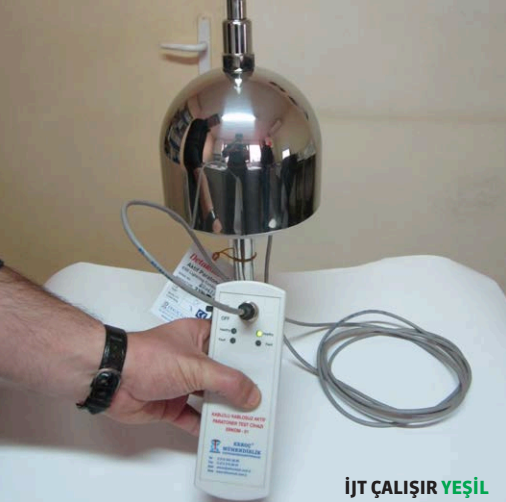

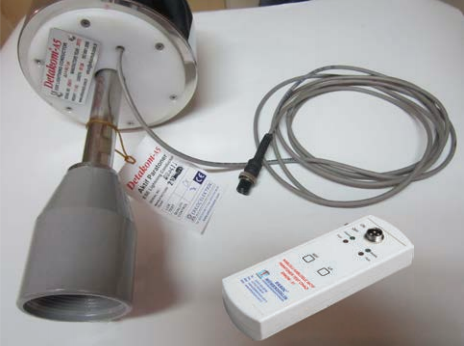

KULLANIMI : İJT Test aktif paratonerlerden çıkan test kablosu test kablosu test cihazı soketine takılarak IJT butonuna basılır.Fault kırmızı led yanarsa iyon jeneratörü arızalıdır.Aktif paratoner görevi yapamaz.Heaşty yeşil led yanarsa iyon jeneratörü sağlamdır.
1-KDT SHORT CIRCUIT TEST (SPARK GAP TEST):
It is a test performed to control the spark gap DT in the active conductor. The aim of this test is to check whether or not this spark gap is short circuited when the conductor is exposed to lightning current (in order for it to be operational when the electrical load on clouds is 10- 20 KV/M). If it is short circuited, it will not function as the active conductor.
INSTRUCTIONS FOR USE: 1- On KDT test device, one end of existing cable is plugged into the socket on the test device. One end of other cable with thongs is connected to the end of the accelerator, while its other end is connected to body down tube and KDT button is pressed on. If the fault red led is on, the spark gap is short circuited. If the
2- IJT- ION GENERATOR TEST:
The cable conductors include an ion generator in the active conductor, which enables it to function as the active conductor. The aim of this test is to check whether or not the said ion generator loses its activity. This ion generator functions as the active conductor by ionizing air (If it is short circuited, it fails to ionize air). Otherwise, it cannot function as the active conductor.
INSTRUCTIONS FOR USE: IJT button is pressed on after the test cable from IJT test active conductors is plugged into the socket on the test device. If the fault red led is on, the ion generator is defective. It cannot function as the active conductor. If the healthy green led is on, it is in
